Prietokový odparovací kondenzátor

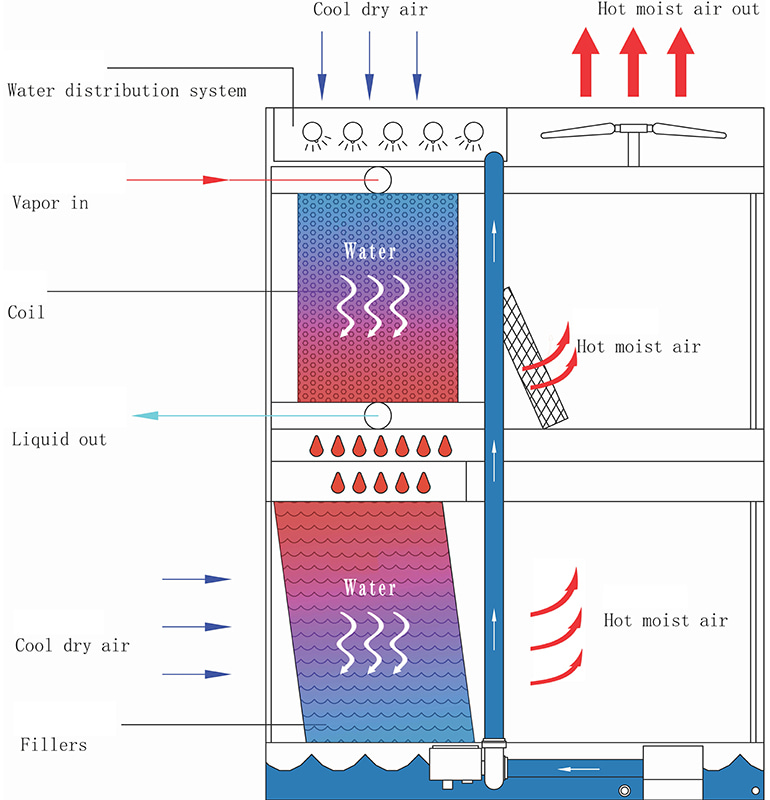

Princíp činnosti odparovacieho kondenzátora:

Princíp suchého chladenia:

Horúca voda vstupuje do zväzku chladiacich rúrok suchej chladiacej časti. Zvyčajne zväzok chladiacich rúrok používa vysokoúčinné prvky na prenos tepla, ako sú rebrované rúrky, aby sa zväčšila plocha prenosu tepla. Pri pôsobení ventilátora prúdi vonkajší vzduch cez vonkajší povrch zväzku chladiacich rúrok. Keďže teplota teplej vody v potrubí je vyššia ako teplota vzduchu mimo potrubia, existuje medzi nimi teplotný rozdiel. Teplo sa prenáša z teplej vody do vzduchu cez stenu potrubia rozumným spôsobom výmeny tepla, čo znižuje teplotu teplej vody a zvyšuje teplotu vzduchu. Ohriaty vzduch je odvádzaný z veže ventilátorom, čím sa dosiahne počiatočné ochladenie horúcej vody.

Princíp mokrého chladenia:

Horúca voda po suchom chladení vstupuje do mokrej chladiacej časti. Horúca voda je rovnomerne striekaná na kvapkajúcu vodu cez systém rozvodu vody, aby sa vytvoril vodný film. Vzduch vstupujúci zo spodnej časti chladiacej veže je počas prúdenia smerom nahor v úplnom kontakte s vodným filmom na výplni. Na jednej strane vzduch priamo kontaktuje prenos tepla s vodou, čím sa znižuje teplota vody; na druhej strane sa časť vody vyparí na vodnú paru a dostane sa do vzduchu, pričom absorbuje latentné teplo vyparovania počas procesu vyparovania, čím sa ďalej znižuje teplota vody. Ochladená voda sa zbiera do zberného bazéna a recykluje. Súčasne, aby sa znížili straty vodných kvapiek a dopady prúdenia vzduchu na životné prostredie, je na hornej časti mokrého chladiaceho úseku zvyčajne umiestnený zberač vody a odhmlievač. Zberač vody sa používa na zhromažďovanie kvapiek vody a odhmlievač sa používa na odstránenie vodnej hmly z prúdu vzduchu.

Vysokoúčinná kondenzácia:

Chladenie odparovaním sa používa na zníženie kondenzačnej teploty o 10 % až 30 %.

Úspora vody a elektriny:

Ušetrite 30% až 50% úsporu vody v porovnaní s tradičným plášťom vodnej chladiacej veže a rúrkovým kondenzátorom, čím šetríte spotrebu energie chladiacej veže.

Kompaktný dizajn:

Integrovaná funkcia kondenzačného chladenia na zníženie stopy.

Silná prispôsobivosť:

Vhodné pre vysokoteplotné a suché oblasti (spoliehajúce sa skôr na teplotu vlhkého teplomeru ako na suchý teplomer)

Systém ventilátora:

Prijíma vysokoúčinný axiálny ventilátor, plne utesnený motor ventilátora prietoku vzduchu, remenicu s viacerými drážkami z liatej ocele a vzduchový bubon, držiak a ochranná sieť sú vyrobené zo žiarovo pozinkovaného materiálu. Ventilátor má vynikajúcu odolnosť proti korózii v prostredí s vysokou teplotou a vysokou vlhkosťou.

Systém rozvodu vody:

Pevný polyvinylchlorid (U-PVC) odolný voči korózii, špeciálny konštrukčný dizajn umožňuje kontrolu a údržbu zvonku zariadenia bez odstavenia. Vystužená ABS tryska s gombíkovou dierkou s veľkým priemerom 360 stupňov je použitá na výrazné zníženie možnosti zablokovania.

Vodná klapka:

Účinne zachytáva kvapky vody prenášané vzduchom a rýchlosť driftu môže dosiahnuť až 0,001%. Odnímateľná konštrukcia uľahčuje údržbu chladiča a materiál polyvinylchlorid (PVC) je odolný voči korózii, starnutiu a mikrobiálnemu rastu. Inštaluje sa na vodiacu dosku chladnejšej vody pre jednoduché čistenie.

Cievka:

Kontinuálne zakrivená hadovitá štruktúra cievky znižuje bod zvárania a znižuje možnosť úniku vody. Dizajn naklonenia cievky uľahčuje hladké vypúšťanie tekutiny v trubici. Chladič odolá tlakovej skúške až 2,5 MPa po dokončení celkového zvárania.

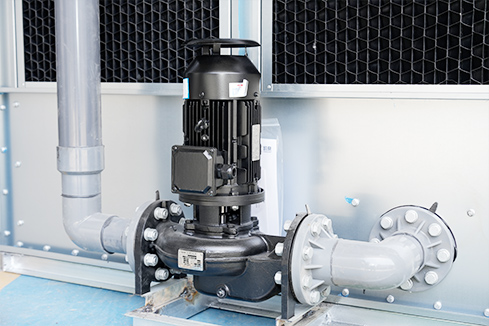

Zásobník na studenú vodu:

Rozprašovacie čerpadlo je vybavené filtrom z nehrdzavejúcej ocele a reverznou vírivou platňou. Výška vaničky na studenú vodu je rozumne navrhnutá, čo dokáže zabezpečiť nielen to, že rozprašovacie čerpadlo nenasáva vzduch a zároveň minimalizuje množstvo zadržanej vody.

prípad:

Vyrobené z vysokokvalitného horčíkom pokovovaného hliníkovo-zinkového oceľového plechu, povlak obsahuje kombináciu zinku, hliníka, horčíka a kremíka a má vynikajúcu odolnosť proti korózii. Normálna životnosť je viac ako 25 rokov a odolnosť plochého povrchu proti korózii je 6-8 krát vyššia ako u bežných hliníkovo-zinkových oceľových platní a má jedinečné samoopravné vlastnosti špičkového povrchového náteru.
