Uzavretá chladiaca veža so zmiešaným prietokom vzduchu s jedným prívodom vzduchu je špeciálne navrhnuté uzavreté chladiace zariadenie, ktoré dosahuje efektívne chladenie prostredníctvom jediného prívodu vzduchu v kombinácii s protiprúdovým a krížovým režimom kompozitnej výmeny tepla.

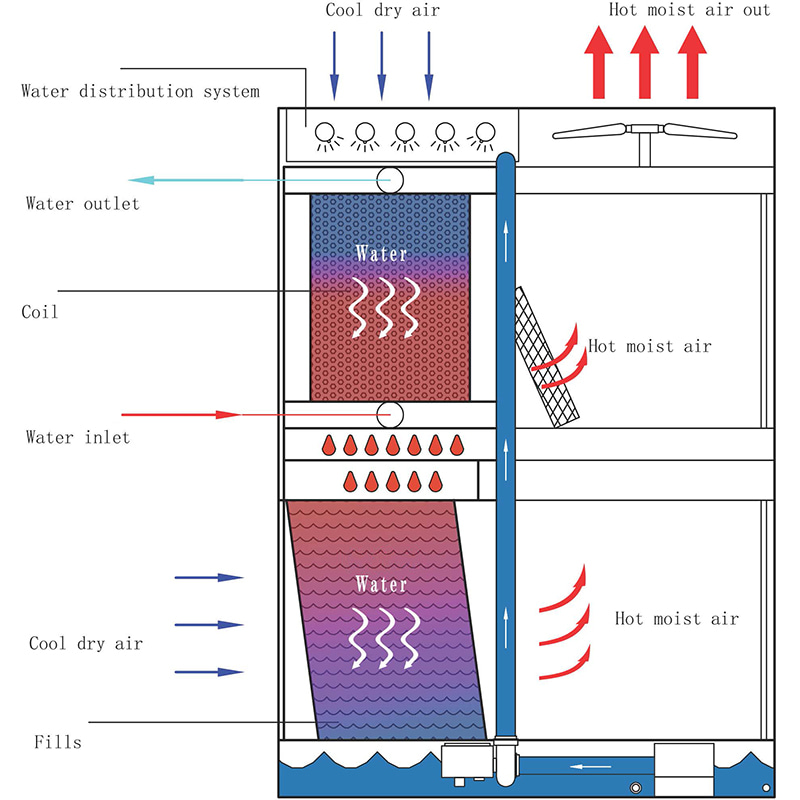

Pracovný princíp:
 | Sprejová voda padá z chladiacej špirály do teplovýmennej vrstvy PVC výplne a ochladzuje sa na výplni PVC a druhom čerstvom vzduchu vstupujúcom do veže prostredníctvom vyparovania a vedenia tepla (latentné teplo a citeľné teplo), takže voda zo spreja je ochladená dvakrát a teplota rozprašovanej vody sa ďalej znižuje. Sekundárne chladená cirkulujúca voda zvyšuje teplotný rozdiel medzi rozprašovanou vodou a procesnou horúcou kvapalinou, zvyšuje tepelnú účinnosť chladiacej špirály a znižuje teplo požadované špirálou. Táto vlastnosť ďalej zmierňuje tendenciu tvorby vodného kameňa na povrchu cievky, pretože čím nižšia je teplota rozprašovanej vody, tým je menšia pravdepodobnosť tvorby vodného kameňa. Okrem toho sa v dôsledku zníženia počtu použitých cievok znížia náklady na výmenu cievok v neskorších fázach a znížia sa aj náklady na údržbu. |
| ● Paralelné prúdenie vzduchu a prúdenie vody minimalizujú výskyt „suchých miest“ na dne chladiaceho potrubia, ktoré spôsobujú usadzovanie vodného kameňa. | ● Sekcia cievky je na jednej strane ochladzovaná vyparovaním vyvolaným čerstvým vzduchom, ktorý ňou prúdi, a na druhej strane je chladená prenosom tepla cez chladiacu rozprašovaciu vodu. |
| ● Nastriekajte vodu s minimálnym prietokom 6,8 l/s/m2 rovnomerne na povrch výmenníka cez rozprašovací systém, aby ste zabezpečili nepretržité zvlhčovanie povrchu chladiča, čím sa zlepší účinnosť prenosu tepla a minimalizuje sa usádzanie. | ● Jednovstupová kompozitná prietoková uzavretá chladiaca veža poskytuje efektívne a nízkohlučné chladiace riešenie v scenároch s obmedzeným priestorom zjednodušením cesty vstupného vzduchu a implementáciou kompozitného režimu výmeny tepla. |
Výhody jednovtokovej kompozitnej prietokovej uzavretej chladiacej veže:
 |  |  |  |
| Nie je ľahké škálovať, je efektívne a šetrí vodu | Vysoká účinnosť tepelnej vodivosti | Nízke náklady na údržbu | Široko použiteľné, efektívne a s nízkou hlučnosťou |
Úvod do hlavných komponentov:
 | Vodná prepážka Účinne zachytáva kvapky vody prenášané vzduchom a rýchlosť plávajúcej vody môže dosiahnuť menej ako 0,001%. Odnímateľná konštrukcia uľahčuje kontrolu a údržbu chladiča. Materiál polyvinylchlorid (PVC) je odolný voči korózii, starnutiu a zabraňuje rastu mikroorganizmov. Inštaluje sa na vodiacu dosku chladiča pre jednoduché čistenie. |
 | Ventilátorový systém Využíva vysokoúčinný axiálny ventilátor, plne utesnený motor ventilátora prúdenia vzduchu, remenicu s viacerými drážkami z liatej ocele a vzduchový valec, držiak a ochranná sieť sú vyrobené zo žiarovo pozinkovaného materiálu. Ventilátor má vynikajúcu odolnosť proti korózii v prostredí s vysokou teplotou a vysokou vlhkosťou. |
 | Systém distribúcie vody Pevný polyvinylchlorid (U-PVC) odolný voči korózii, špeciálne konštrukčné prevedenie je možné kontrolovať a opravovať z vonkajšej strany zariadenia bez zastavenia. ABS tryska na gombíkové dierky s veľkým priemerom a zosilnenou 360 stupňovou dierkou sa používa na výrazné zníženie možnosti zablokovania. |
 | Shell Povlak vyrobený z vysokokvalitného horčíkovo-hliníkovo-pozinkovaného oceľového plechu obsahuje kombináciu zinku, hliníka, horčíka a kremíka a má vynikajúcu odolnosť proti korózii. Normálna životnosť je viac ako 25 rokov a odolnosť plochej časti proti korózii je 6-8 krát vyššia ako u bežného hliníkovo-pozinkovaného oceľového plechu, s jedinečnou samoopravnou vlastnosťou rezaného povrchového náteru. |
 | Panvica na studenú vodu Nasávací otvor rozprašovacieho čerpadla je vybavený filtrom z nehrdzavejúcej ocele a antivírovou platňou. Výška nádoby na studenú vodu je primerane navrhnutá tak, aby zabezpečila, že rozprašovacie čerpadlo počas chodu nenasáva vzduch a minimalizuje množstvo zadržanej vody. |
 | Cievka Kontinuálne zakrivená hadovitá špirálová štruktúra znižuje zvarové body a znižuje možnosť úniku vody. Dizajn naklonenej cievky uľahčuje hladké vypúšťanie tekutiny v trubici. Po dokončení celkového zvárania chladiča odolá tlakovej skúške až 2,5Mpa. |
Systém prenosu tepla Fangnuo (Jiangsu) Co., Ltd. je vyspelým poskytovateľom systematických riešení pre chladiace systémy s cirkuláciou vody. Máme vlastný vyvinutý výberový softvér, profesionálny dizajn produktov a vodárenských a elektrotechnických inžinierov. Ponúkame integrované služby od výberu chladiacej veže, výroby a inštalácie systému až po údržbu po inštalácii. Medzi naše hlavné produkty patria okrem iného uzavreté chladiace veže, odparovacie kondenzátory, mokré a suché chladiace veže a otvorené chladiace veže.
Fangnuo má tím profesionálov s viac ako 20-ročnými skúsenosťami v oblasti riadenia chladiacich výmenníkov tepla, výskumu a vývoja a výroby. Pri navrhovaní, výrobe a údržbe chladiacich zariadení sa zamestnanci Fangnuo Heat Transfer držia podstaty firemnej kultúry prieskumu, integrity a starostlivého poskytovania služieb každému zákazníkovi a venovania veľkej pozornosti každému detailu. Naše produkty sú široko používané v odvetviach, ako sú lekárske prístroje, farmácia a biotechnológia, potravinárske a chemické spracovanie, fotovoltaická energia, odlievanie automobilov, zariadenia HVAC, balenie a vstrekovanie, kovanie ocele, letecký priemysel a elektronické inžinierstvo.
Od svojho založenia spoločnosť Fangnuo prísne dodržiava zásady integrity a neustále sa zlepšuje a získala tituly Päťhviezdičkový podnik kvality a kreditu v provincii Jiangsu, podniková kvalita služieb na úrovni AAA v provincii Ťiang-su, vynikajúci súkromný podnik v provincii Ťiang-su, podnik Baijia v provincii Ťiang-su. Naše produkty prešli testami CTI, CCTI a úsporami energie a vody a získali certifikáciu systému manažérstva kvality ISO9001, certifikáciu systému environmentálneho manažérstva ISO14001:2015 a certifikáciu systému manažérstva bezpečnosti a ochrany zdravia pri práci ISO45001:2018.
