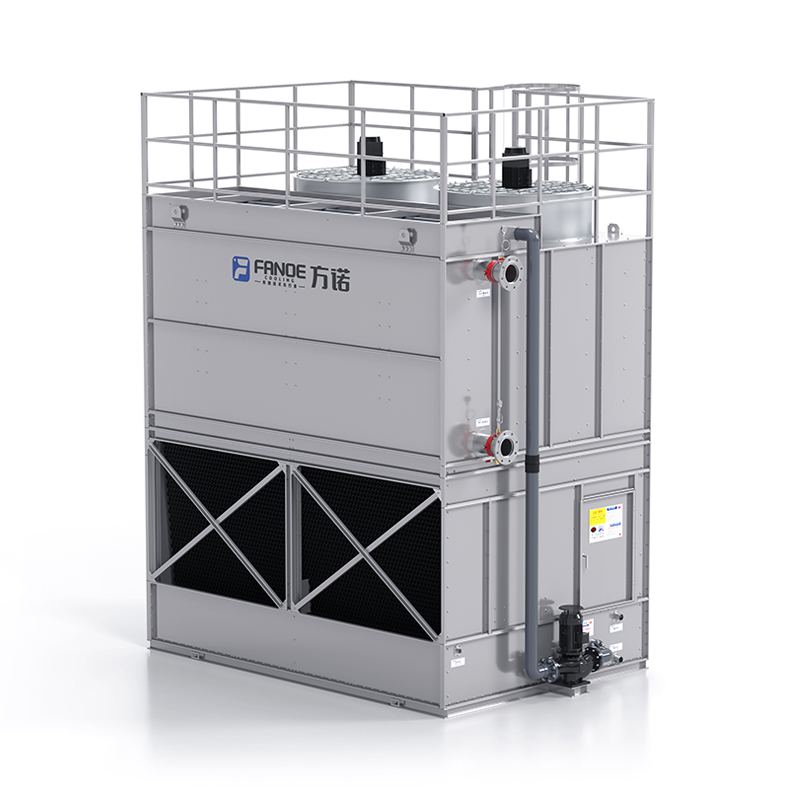

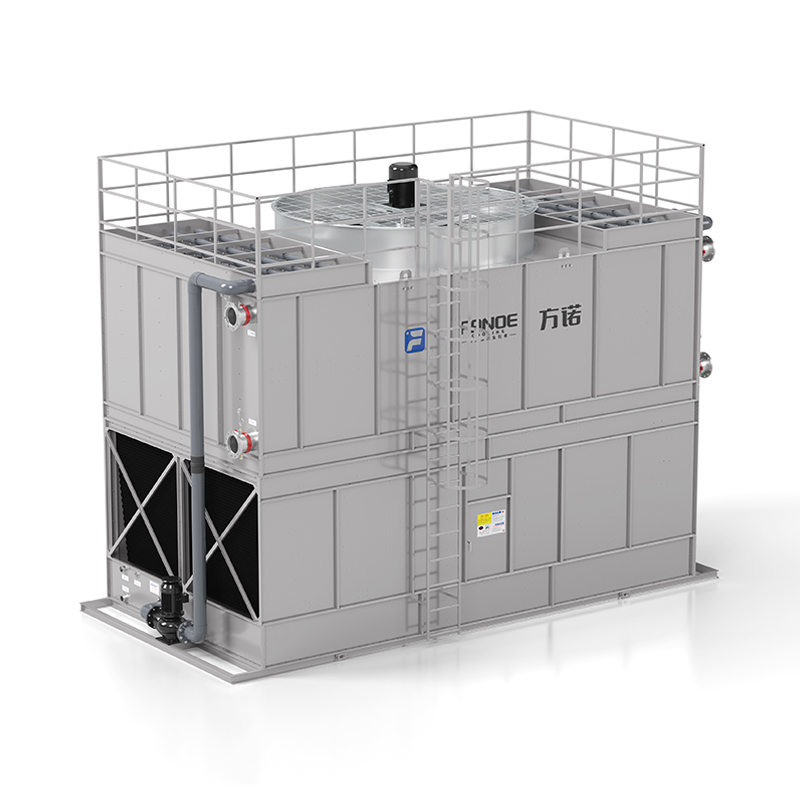

Uzavretá chladiaca veža Výrobcovia

Uzavretá chladiaca veža je vysokoúčinné chladiace zariadenie, ktoré kombinuje chladenie vodou chladené s chladením chladením vzduchom. Je vhodný pre scenáre s vysokými požiadavkami na čistotu systému, úsporu vody a dlhodobú stabilitu prevádzky a často sa používa v oblastiach s nedostatkom vody a suchých oblastiach. Je široko používaný vo farmácii, potravinárstve, metalurgii, chemikálii, elektrickej energii, vstrekovacom lise, chladení laserových zariadení, serverovom kvapalinovom chladiacom systéme, systéme skladovania ľadu, fotovoltaických a chladiacich linkách na výrobu lítiových batérií. Delí sa hlavne na chladiacu vežu s uzavretým prietokom a protiprúdovú uzavretú chladiacu vežu.

Základný pracovný princíp uzavretej chladiacej veže spočíva v tom, že chladiace médium cirkuluje v uzavretom hade bez priameho kontaktu s vonkajším vzduchom a chladenie sa dosahuje odparovaním a rozptylom tepla rozprašovanej vody a vzduchu. Cirkulačné vodné čerpadlo čerpá chladiacu vodu do rozprašovacieho systému a voda sa rovnomerne rozprašuje na povrch špirály z dýzy, čím sa vytvorí vrstva vodného filmu. Súčasne ventilátor začne umožňovať vstup vzduchu zo spodnej časti chladiacej veže a vedie spätnú konvekčnú výmenu tepla s vodným filmom na povrchu špirály.

Na jednej strane sa časť vody vo vodnom filme vyparuje a absorbuje teplo, čo znižuje teplotu vody na povrchu špirály; na druhej strane citeľná výmena tepla medzi vzduchom a vodným filmom tiež ďalej znižuje teplotu vody. Ochladená voda prúdi späť do zbernej nádrže na vodu v spodnej časti chladiacej veže a pomocou obehového vodného čerpadla je opäť čerpaná do rozprašovacieho systému. Tento cyklus sa opakuje, aby sa médium v ​​cievke ochladilo.
Uzavreté chladiace veže sa vyznačujú vysokou prevádzkovou účinnosťou, stabilnou kvalitou vody, dobrou úsporou vody a nízkym prevádzkovým hlukom. Hoci počiatočná investícia je vysoká, celkové náklady na životný cyklus sú často nižšie. Pri výbere modelu je potrebné zvážiť tepelnú záťaž, podmienky prostredia a možnosti údržby.

ODOSLAŤ SPRÁVU

Nechajte svoju správu*

O NÁS
Systém prenosu tepla Fangnuo (Jiangsu) Co., Ltd.

Systém prenosu tepla Fangnuo (Jiangsu) Co., Ltd. je vyspelým poskytovateľom systematických riešení pre chladiace systémy s cirkuláciou vody. Máme vlastný vyvinutý výberový softvér, profesionálny dizajn produktov a vodárenských a elektrotechnických inžinierov. Ponúkame integrované služby od výberu chladiacej veže, výroby a inštalácie systému až po údržbu po inštalácii. Medzi naše hlavné produkty patria okrem iného uzavreté chladiace veže, odparovacie kondenzátory, mokré a suché chladiace veže a otvorené chladiace veže.
Fangnuo má tím profesionálov s viac ako 20-ročnými skúsenosťami v oblasti riadenia chladiacich výmenníkov tepla, výskumu a vývoja a výroby. Pri navrhovaní, výrobe a údržbe chladiacich zariadení sa zamestnanci Fangnuo Heat Transfer držia podstaty firemnej kultúry prieskumu, integrity a starostlivého poskytovania služieb každému zákazníkovi a venovania veľkej pozornosti každému detailu. Naše produkty sú široko používané v odvetviach, ako sú lekárske prístroje, farmácia a biotechnológia, potravinárske a chemické spracovanie, fotovoltaická energia, odlievanie automobilov, zariadenia HVAC, balenie a vstrekovanie, kovanie ocele, letecký priemysel a elektronické inžinierstvo.
Od svojho založenia spoločnosť Fangnuo prísne dodržiava zásady integrity a neustále sa zlepšuje a získala tituly Päťhviezdičkový podnik kvality a kreditu v provincii Jiangsu, podniková kvalita služieb na úrovni AAA v provincii Ťiang-su, vynikajúci súkromný podnik v provincii Ťiang-su, podnik Baijia v provincii Ťiang-su. Naše produkty prešli testami CTI, CCTI a úsporami energie a vody a získali certifikáciu systému manažérstva kvality ISO9001, certifikáciu systému environmentálneho manažérstva ISO14001:2015 a certifikáciu systému manažérstva bezpečnosti a ochrany zdravia pri práci ISO45001:2018.

ČESTNÉ OSVEDČENIE
CERTIFIKÁT
NAJNOVŠIE AKTUALIZÁCIE
ČO JE NOVINKY
  • Čo je to chladiaca veža s otvoreným okruhom a ako funguje?
    Čo je to chladiaca veža s otvoreným okruhom a ako funguje?
    Chladiaca veža s otvoreným okruhom je jedným z najbežnejších a cenovo najefektívnejších riešení pre priemyselné a komerčné odvádzanie tepla. Ak hodnotíte možnosti chladenia pre zariadenie alebo sa jednoducho snažíte pochopiť, ako váš existujúci systém funguje, táto príručka vás prevedie všetkým, ...
  • Čo je uzavretá chladiaca veža a kedy by ste ju mali použiť?
    Čo je uzavretá chladiaca veža a kedy by ste ju mali použiť?
    Ako vlastne funguje chladiaca veža uzavretého typu A chladiaca veža uzavretého typu – široko označované aj ako chladiaca veža s uzavretým okruhom, chladiaca veža s uzavretým okruhom alebo chladič tekutiny – odoberá teplo z procesnej tekutiny bez toho, aby sa táto tekutina dost...
  • Sprievodca chladiacou vežou: Typy, ako fungujú a kritériá výberu
    Sprievodca chladiacou vežou: Typy, ako fungujú a kritériá výberu
    Ako vlastne funguje chladiaca veža Chladiaca veža je zariadenie na odvádzanie tepla, ktoré odoberá odpadové teplo z procesu alebo systému budovy jeho prenosom do atmosféry prostredníctvom odparovania vody. Základný princíp fungovania je jednoduchý: teplá voda z chladiaceho procesu – chladiča, ...
  • Priemyselné chladiace veže: Ako fungujú, typy a ako ich udržiavať v správnom chode
    Priemyselné chladiace veže: Ako fungujú, typy a ako ich udržiavať v správnom chode
    Čo robia priemyselné chladiace veže a prečo sú dôležité Priemyselné chladiace veže sú veľké systémy na odvádzanie tepla určené na odstraňovanie prebytočnej tepelnej energie z priemyselných procesov, výroby energie, systémov HVAC a výrobných operácií prenosom tohto tepla do atmosféry. Takmer k...
PRIEMYSEL KNOWLEDGE

Čo je to uzavretá chladiaca veža (chladiaca veža uzavretého typu)?

A uzavretá chladiaca veža —tiež nazývaná chladiaca veža s uzavretým okruhom alebo chladiaca veža uzavretého typu — je zariadenie na odvádzanie tepla, ktoré prenáša procesné teplo do atmosféry bez vystavenia procesnej tekutiny priamo okolitému vzduchu. Namiesto priameho kontaktu medzi vzduchom a procesnou vodou procesná tekutina cirkuluje vo vnútri rebrovaných cievok alebo rúrok, zatiaľ čo vonkajší vzduch prechádza cez cievku a sekundárny vodný film alebo náplň. Toto usporiadanie udržuje procesnú tekutinu izolovanú, znižuje riziko kontaminácie a zjednodušuje kontrolu chémie tekutín pre systémy, ako sú chladiče HVAC, chladiče hydraulického oleja a určité slučky priemyselných procesov.

Ako funguje chladiaca veža s uzavretým okruhom

Spoločná konfigurácia chladiacej veže s uzavretým okruhom obsahuje uzavretú cievku (zväzok rúrok) nesúcu horúcu procesnú kvapalinu, recirkulačný rozprašovací systém, ktorý zvlhčuje cievku prídavnou/cirkulujúcou vodou, a vzduchový pohon (ventilátor), ktorý nasáva alebo tlačí okolitý vzduch cez cievku a zvlhčenú náplň. Teplo prúdi z procesnej tekutiny do kovu cievky a potom do tenkého vodného filmu vytvoreného rozprašovaním; časť tepla sa odstráni citeľným prenosom tepla a časť odparením tohto filmu. Chladenie odparovaním zlepšuje tepelný výkon a zároveň udržuje procesnú tekutinu oddelenú od atmosférických kontaminantov.

Kľúčové výhody Chladiace veže uzavretého typu

  • Ochrana v uzavretom okruhu: Procesné kvapaliny (glykoly, oleje alebo upravená voda) nikdy neprichádzajú do styku s vonkajším vzduchom, čím sa znižuje riziko znečistenia, oxidácie a zamrznutia.
  • Jednoduchšia úprava vody: Len recirkulujúca voda zo spreja potrebuje štandardnú úpravu vo veži – chémia procesných kvapalín sa ľahšie riadi.
  • Nižšia kontaminácia: Ideálne tam, kde záleží na čistote produktu (farmaceutiká, spracovanie potravín) alebo tam, kde sa vyskytujú nečistoty prenášané vzduchom.
  • Flexibilný výber kvapalín: Umožňuje použitie inhibítorov korózie, nemrznúcej zmesi alebo špeciálnych kvapalín v uzavretom okruhu bez zvýšenia úniku týchto chemikálií do atmosféry.
  • Znížené riziko úniku v procese: Ak vonkajšia recirkulačná voda uniká, nezmieša sa s procesnou kvapalinou v dôsledku uzavretej bariéry cievky.

Úvahy o dizajne a veľkosti

Správny výber chladiacej veže s uzavretým okruhom vyžaduje pozornosť tepelnému zaťaženiu, teplote priblíženia, vlastnostiam kvapaliny, teplote okolitého vlhkého teplomera a prípustnému poklesu tlaku. Dizajnéri zvyčajne špecifikujú:

  • Návrhové tepelné zaťaženie (kW alebo BTU/h) a požadovaná teplota výstupnej kvapaliny.
  • Prístup (rozdiel medzi teplotou výstupnej kvapaliny a okolitým mokrým teplomerom) – menší prístup vyžaduje väčšiu vežu alebo väčší prietok vzduchu.
  • Typ a viskozita kvapaliny – menia sa koeficienty prestupu tepla pre oleje vs. zmesi voda/glykol; veľkosť cievok a čerpadla sa musí zhodovať.
  • Nadmorská výška a podmienky miesta – hustota vzduchu ovplyvňuje výkon ventilátora; prašné alebo slané prostredie ovplyvňuje výber materiálov a frekvenciu údržby.

Konfigurácia cievky

Cievky môžu byť jedno- alebo viacpriechodové, vyrobené z medi, nehrdzavejúcej ocele alebo potiahnutej ocele v závislosti od chémie kvapaliny a požadovanej tepelnej vodivosti. Povrchová plocha cievky a hustota rebier sú zvolené tak, aby vyvážili požadovaný prenos tepla a prípustný pokles tlaku. V prípade viskóznych kvapalín alebo olejov väčšie priemery rúr a nižšie rýchlosti znižujú pokles tlaku a zachovávajú účinnosť čerpadla.

Manažment materiálov, korózie a kvality vody

Pretože procesná tekutina je izolovaná zvonku, vonkajšia recirkulujúca voda sa stáva hlavným zdrojom korózie a biologického rastu konštrukcie veže a výplne. Ak si to vyžaduje chémia vody alebo životné prostredie, používajte materiály odolné voči korózii (FRP, nehrdzavejúca oceľ, oceľ s povrchovou úpravou). Dodržiavajte správne programy odkalovania, úpravy vody a biocídov na kontrolu vodného kameňa, korózie a biofilmu v striekacom systéme a plnení.

Kontrolný zoznam úpravy vody

  • Kontrolné cykly koncentrácie prostredníctvom pravidelného odkalovania a monitorovania vodivosti.
  • Používajte disperzanty a inhibítory vodného kameňa, ktoré zodpovedajú tvrdosti make-upovej vody.
  • Biocídny program: periodický šok plus nepretržitá liečba nízkymi dávkami na prevenciu legionely a biofilmov.
  • Inhibítory korózie alebo kontrola pH, ak sú materiály systému citlivé.

Najlepšie postupy inštalácie

Umiestnite vežu tak, aby nasávaný vzduch bol bez prekážok a krížovej kontaminácie z odpadového vzduchu alebo emisií z okolitého procesu. Poskytnite ľahký prístup pre bežnú údržbu – cievky, čerpadlá, ventilátory, eliminátory unášania a náplň by sa mali dať opraviť bez väčších demontáží. Zaistite správnu štrukturálnu podporu pre naplnenú hmotnosť, keď je mokrá, a nainštalujte odtoky kondenzátu/prepadu vedené do vhodného odtoku alebo úpravy.

Tipy na potrubie a čerpanie

Špecifikujte čerpadlá, ktoré zvládajú viskozitu kvapaliny v uzavretom okruhu a ktoré pracujú v blízkosti bodu svojej najlepšej účinnosti pri projektovanom prietoku. Na ochranu cievok a potrubia použite flexibilné konektory a izoláciu vibrácií. Poskytnite izolačné ventily a obtokové vedenia na preplachovanie a údržbu cievky; zahrňte priezory alebo snímače teploty na vstupe/výstupe cievky na overenie výkonu.

Kontrolný zoznam údržby a riešenie problémov

Dodržiava sa plán pravidelnej preventívnej údržby (PM). chladiace veže s uzavretým okruhom spoľahlivý. Medzi typické úlohy PM patrí vizuálna kontrola cievok a náplne, mazanie ventilátora a motora, čistenie eliminátora unášania, kontrola upchatia rozprašovacích trysiek, overovanie parametrov úpravy vody a testovanie prevádzky čerpadla. Nižšie sú uvedené bežné problémy a akcie.

  • Znížený tepelný výkon: Skontrolujte znečistené trysky, vodný kameň na cievke alebo biologický rast v náplni; vykonať čistenie cievky alebo šokové ošetrenie biocídom.
  • Vysoký pokles tlaku cievky: Skontrolujte nečistoty vo vnútri potrubia alebo znečistené povrchy prenosu tepla; v prípade potreby prepláchnite alebo chemicky vyčistite cievku.
  • Vibrácie alebo hluk ventilátora: Vyvážte lopatky ventilátora, skontrolujte ložiská a overte, či rýchlosť ventilátora zodpovedá špecifikácii – vymeňte opotrebované ložiská alebo remene.
  • Úniky na vonkajšom okruhu: Skontrolujte trysky a potrubie rozprašovacieho systému; okamžite opravte alebo vymeňte tesnenia a ventily, aby ste predišli poškodeniu výplne a konštrukcie.

Porovnanie výkonu: uzavreté vs. otvorené chladiace veže

Charakteristický Chladiaca veža s uzavretým okruhom Otvorená (mokrá) chladiaca veža
Expozícia procesnej tekutiny Nie (izolované vo vnútri cievky) Áno (priamy kontakt)
Zložitosť úpravy vody Nižšie pre procesnú kvapalinu; voda v spreji stále vyžaduje ošetrenie Vyššie (upravená celá procesná voda)
Typické použitia Citlivé kvapaliny, oleje, glykolové slučky, hygienické procesy Veľké energetické a priemyselné chladenie, kde je prijateľná priama výmena
Približovacie teploty Porovnateľné, ale môže vyžadovať o niečo väčšiu plochu pre rovnaký prístup kvôli tepelnému odporu cievky Efektívne pre veľmi veľké tepelné zaťaženie; priamy kontakt maximalizuje prenos tepla na stopu

Kontrolný zoznam výberu pred nákupom

  • Potvrďte návrh tepelného výkonu (kW alebo BTU/h) a požadovanú výstupnú teplotu.
  • Špecifikujte vlastnosti kvapaliny (typ, viskozitu, prípustný pokles tlaku).
  • Identifikujte okolité podmienky mokrých teplomerov na mieste a možné kontaminanty vo vzduchu.
  • Vyberte materiál cievky kompatibilný s procesnou kvapalinou a očakávanou životnosťou.
  • Naplánujte si prístup k údržbe, náhradné diely a v prípade potreby poskytovateľa úpravy vody.

Chladiaca veža s uzavretým okruhom poskytuje výhody chladenia odparovaním a zároveň chráni procesné kvapaliny pred vonkajšou kontamináciou. Pre najlepší dlhodobý výkon sa zamerajte na správnu veľkosť, vhodné materiály a disciplinovaný program údržby vodou a mechanickou údržbou. Ak chcete, môžem vám vytvoriť jednoduchý pracovný hárok s výpočtom (tepelné zaťaženie → požadovaný prietok a prístup) alebo kontrolný zoznam údržby vo formáte PDF na základe vašej presnej procesnej kvapaliny a teploty mokrého teplomera.
