Továreň na priemyselné chladiace veže

Uzavretá chladiaca veža
Uzavretá chladiaca veža je vysokoúčinné chladiace zariadenie, ktoré kombinuje chladenie vodou chladené s chladením chladením vzduchom. Je vhodný pre scenáre s vysokými požiadavkami na čistotu systému, úsporu vody a dlhodobú stabilitu prevádzky a často sa používa v oblastiach s nedostatkom vody a suchých oblastiach. Je široko používaný vo farmácii, potravinárstve, metalurgii, chemikálii, elektrickej energii, vstrekovacom lise, chladení laserových zariadení, serverovom kvapalinovom chladiacom systéme, systéme skladovania ľadu, fotovoltaických a chladiacich linkách na výrobu lítiových batérií. Delí sa hlavne na chladiacu vežu s uzavretým prietokom a protiprúdovú uzavretú chladiacu vežu. Základný pracovný princíp uzavretej chladiacej veže spočíva v tom, že chladiace médium cirkuluje v uzavretom hade bez priameho kontaktu s vonkajším vzduchom a chladenie sa dosahuje odparovaním a rozptylom tepla rozprašovanej vody a vzduchu. Cirkulačné vodné čerpadlo čerpá chladiacu vodu do rozprašovacieho systému a voda sa rovnomerne rozprašuje na povrch špirály z dýzy, čím sa vytvorí vrstva vodného filmu. Súčasne ventilátor začne umožňovať vstup vzduchu zo spodnej časti chladiacej veže a vedie spätnú konvekčnú výmenu tepla s vodným filmom na povrchu špirály. Na jednej strane sa časť vody vo vodnom filme vyparuje a absorbuje teplo, čo znižuje teplotu vody na povrchu špirály; na druhej strane citeľná výmena tepla medzi vzduchom a vodným filmom tiež ďalej znižuje teplotu vody. Ochladená voda prúdi späť do zbernej nádrže na vodu v spodnej časti chladiacej veže a pomocou obehového vodného čerpadla je opäť čerpaná do rozprašovacieho systému. Tento cyklus sa opakuje, aby sa médium v cievke ochladilo. Uzavreté chladiace veže sa vyznačujú vysokou prevádzkovou účinnosťou, stabilnou kvalitou vody, dobrou úsporou vody a nízkym prevádzkovým hlukom. Hoci počiatočná investícia je vysoká, celkové náklady na životný cyklus sú často nižšie. Pri výbere modelu je potrebné zvážiť tepelnú záťaž, podmienky prostredia a možnosti údržby.
ZOBRAZIŤ VIAC

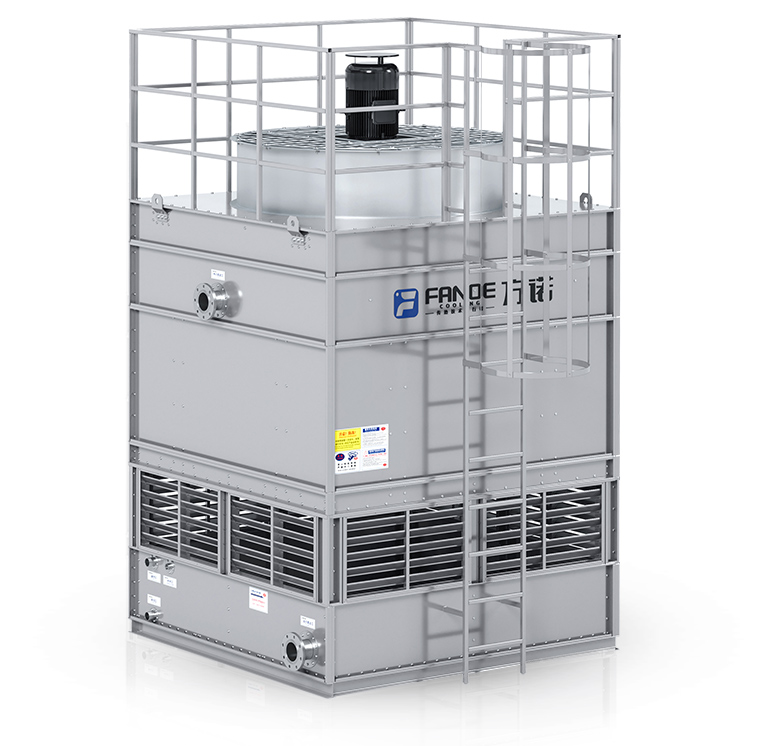

Otvorená chladiaca veža
Otvorená chladiaca veža je miesto, kde je chladiaca voda v priamom kontakte so vzduchom a teplota sa znižuje odvodom tepla z odparovania a citeľnou výmenou tepla. Je široko používaný v oblasti elektroenergetiky, chemického priemyslu, klimatizácie a chladenia a delí sa na: chladiacu vežu s otvoreným priečnym prúdením a otvorenú chladiacu vežu s protiprúdom. Pracovný princíp otvorenej chladiacej veže: vysokoteplotná chladiaca voda je rovnomerne rozstrekovaná z hornej časti veže cez dýzy alebo rozvody vody a vzduch vstupuje do veže núteným vetraním alebo prirodzenou konvekciou z ventilátora a kontaktom s padajúcimi kvapkami vody alebo plnivami. Časť vody sa vyparuje, odoberá veľa tepla a teplota vzduchu stúpa, pričom časť tepla vody absorbuje. Ochladená voda sa zhromažďuje v spodnom bazéne a recykluje. Výhody otvorenej chladiacej veže: Nízka počiatočná investícia: jednoduchá konštrukcia, nižšie výrobné náklady ako uzavretá veža; Vysoká účinnosť chladenia: priama kontaktná výmena tepla, zvlášť vhodná na chladenie s veľkým teplotným rozdielom; Jednoduchá údržba: plnivá sa dajú rozobrať a vyčistiť a poruchy sa dajú ľahko odstrániť. Nevýhody otvorených chladiacich veží: Motor ventilátora a lopatky sú vystavené vzduchu, čo spôsobuje počas prevádzky veľa hluku; Strata vody, niektoré kvapky vody sú unášané vzduchom a zberač vody je potrebné optimalizovať; Vstup vonkajších nečistôt spôsobí aj znečistenie vody; Strata tlaku chladiacej vody je vyššia ako v prípade uzavretých chladiacich veží a na udržanie cirkulácie vody je potrebný väčší výkon čerpadla. Otvorené chladiace veže sú vhodné pre príležitosti s veľkým objemom chladiacej vody a pohodlným riadením kvality vody. Pri výbere by ste mali komplexne zvážiť faktory, ako sú náklady, spotreba energie a údržba
ZOBRAZIŤ VIAC
Suchá a mokrá kombinovaná chladiaca veža
Existujú dva režimy suchých a mokrých chladiacich veží: suchá a studená prevádzka a mokrá a studená prevádzka. Keď je okolitá teplota ≤ navrhnutá teplota zastavenia striekania, postrekovacia voda sa môže vypnúť a potreby chladenia môžu byť úplne uspokojené konvekčnou výmenou tepla so vzduchom. Prevádzka suchého chladenia nespotrebováva vodu, takže sa vyhnete bielej hmle. Prevádzka suchého chladenia môže každoročne ušetriť veľa nákladov na vodu a úpravu vody. Široko používané: výroba tepelnej energie, výroba jadrovej energie, petrochémia, jemná chémia, metalurgia ocele, metalurgia neželezných kovov a iné oblasti. Suchá a mokrá kombinovaná chladiaca veža má výhody suchého chladenia a mokrého chladenia a jej pracovný princíp je nasledovný: Princíp suchého chladenia: Horúca voda vstupuje do zväzku chladiacich rúrok suchej chladiacej časti. Zvyčajne zväzok chladiacich rúrok používa vysokoúčinné prvky na prenos tepla, ako sú rebrované rúrky, aby sa zväčšila plocha prenosu tepla. Pri pôsobení ventilátora prúdi vonkajší vzduch cez vonkajší povrch zväzku chladiacich rúrok. Keďže teplota teplej vody v potrubí je vyššia ako teplota vzduchu mimo potrubia, existuje medzi nimi teplotný rozdiel. Teplo sa prenáša z teplej vody do vzduchu cez stenu potrubia rozumným spôsobom výmeny tepla, čo znižuje teplotu teplej vody a zvyšuje teplotu vzduchu. Ohriaty vzduch je odvádzaný z veže ventilátorom, čím sa dosiahne počiatočné ochladenie horúcej vody. Princíp mokrého chladenia: Horúca voda po suchom chladení vstupuje do mokrej chladiacej časti. Horúca voda je rovnomerne striekaná na kvapkajúcu vodu cez systém rozvodu vody, aby sa vytvoril vodný film. Vzduch vstupujúci zo spodnej časti chladiacej veže je počas prúdenia smerom nahor v úplnom kontakte s vodným filmom na výplni. Na jednej strane vzduch priamo kontaktuje prenos tepla s vodou, čím sa znižuje teplota vody; na druhej strane sa časť vody vyparí na vodnú paru a dostane sa do vzduchu, pričom absorbuje latentné teplo vyparovania počas procesu vyparovania, čím sa ďalej znižuje teplota vody. Ochladená voda sa zbiera do zberného bazéna a recykluje. Súčasne, aby sa znížili straty vodných kvapiek a dopady prúdenia vzduchu na životné prostredie, je na hornej časti mokrého chladiaceho úseku zvyčajne umiestnený zberač vody a odhmlievač. Zberač vody sa používa na zhromažďovanie kvapiek vody a odhmlievač sa používa na odstránenie vodnej hmly z prúdu vzduchu. Výhody suchej a mokrej chladiacej veže: Významná úspora vody: nulové straty odparovaním počas prevádzky suchého segmentu, úspora 30 % až 70 % vody ako čistá mokrá veža; Flexibilné prispôsobenie: Prepnite mokrý režim v prostredí s vysokou teplotou a vysokou vlhkosťou, aby ste zabezpečili účinnosť chladenia; Súlad so životným prostredím: znížte úlet a bielu hmlu (parný oblak), vhodné pre oblasti prísne šetrné k životnému prostrediu; Nízke náklady na údržbu: Suchá časť znižuje vodný kameň a koróziu a predlžuje životnosť zariadenia.
ZOBRAZIŤ VIAC

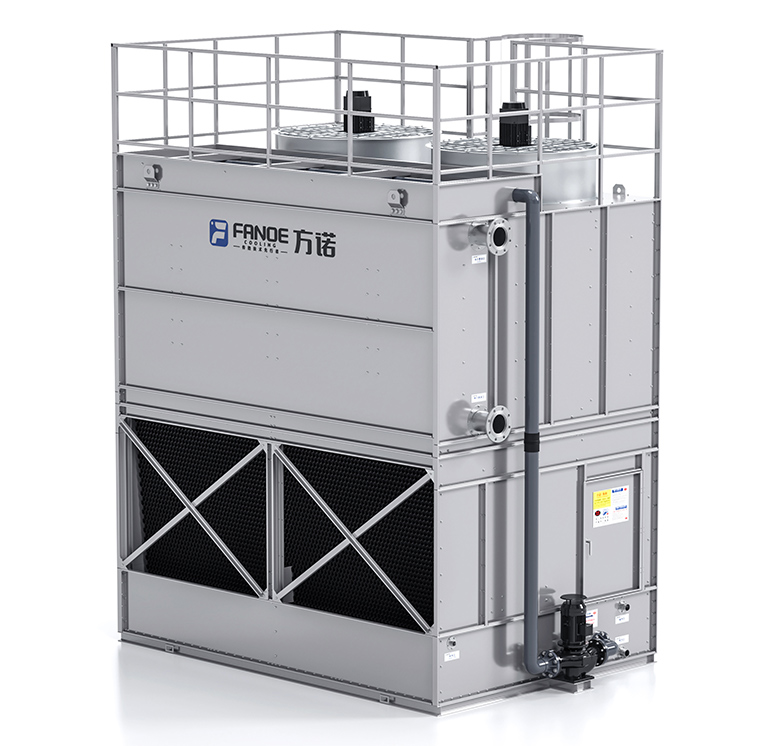

Odparovací kondenzátor
Princíp činnosti odparovacieho kondenzátora je podobný ako pri bežnej uzavretej chladiacej veži. Rozdiel je v tom, že konvenčné chladiace médium na vstupe do chladiacej veže a chladiace médium na výstupe z veže sú obe kvapalné a majú len zmeny teploty, zatiaľ čo tepelné médium na vstupe do odparovacieho kondenzátora je plynné a po vypustení výstupu z veže médium kondenzuje na kvapalinu. Odparovacie kondenzátory sú produkty, ktoré kombinujú chladiace veže a kondenzátory. Výhody odparovacieho kondenzátora: Vysokoúčinná kondenzácia: chladenie odparovaním sa používa na zníženie kondenzačnej teploty o 10 % až 30 %. Úspora vody a elektrickej energie: Ušetrite 30% až 50% úsporu vody v porovnaní s tradičným plášťom vodnej chladiacej veže a rúrkovým kondenzátorom, čím šetríte spotrebu energie chladiacej veže. Kompaktný dizajn: Integrovaná funkcia kondenzačného chladenia na zníženie stopy. Silná prispôsobivosť: vhodné pre oblasti s vysokou teplotou a suchým prostredím (skôr sa spolieha na teplotu vlhkého teplomera ako na teplotu suchého teplomera) Výhody odparovacieho kondenzátora Fangnuo: ● Paralelné prúdenie vzduchu a prúdenie vody minimalizujú výskyt „suchých miest“ na dne chladiaceho potrubia, ktoré spôsobujú tvorbu vodného kameňa; ● Sekcia cievky odvádza teplo ochladzovaním vyparovaním vyvolaným prúdiacim čerstvým vzduchom a na druhej strane teplo odvádza teplonosným chladením rozprašovanej vody. Zmenšenie odparovacej chladiacej časti časti cievky pomáha znižovať možnosť tvorby vodného kameňa na povrchu cievky; ● Striekajte vodu s min. prietok 6,8 l/S/㎡ sa rovnomerne rozdelí na povrch špirály cez rozprašovací systém, aby sa zabezpečilo, že povrch chladiča zostane nepretržite vlhký, čím sa zlepší účinnosť vedenia tepla a zníži sa vodný kameň na minimum; ● Striekaná voda padá z chladiacej špirály do teplovýmennej vrstvy PVC výplne a je ochladzovaná na PVC výplni druhým prúdom čerstvého vzduchu vstupujúceho do veže prostredníctvom vyparovania a vedenia tepla (latentné teplo a citeľné teplo), takže voda zo spreja je sekundárne ochladzovaná a teplota rozstrekovanej vody sa ďalej znižuje; ● Sekundárna chladiaca cirkulujúca voda zvyšuje teplotný rozdiel medzi rozstrekovanou vodou a procesnou horúcou kvapalinou, zvyšuje účinnosť výmeny tepla v chladiacom hade a znižuje počet potrebných hadov. Táto charakteristika ďalej zmierňuje tendenciu tvorby vodného kameňa na povrchu cievky, pretože čím nižšia je teplota rozprašovanej vody, tým je menšia pravdepodobnosť tvorby vodného kameňa. Okrem toho v dôsledku malého počtu použitých cievok sú náklady na výmenu cievok v neskoršom štádiu znížené a náklady na údržbu sú nižšie; ● Prevádzkové náklady sú nízke a sú energeticky úspornejšie ako bežné chladiace cykly; ● Cirkulačný systém je jednoduchší a znižuje náklady na inštaláciu cirkulačného systému; ● Šetrí viac miesta na inštaláciu zariadenia ako bežné chladiace cirkulačné systémy.
ZOBRAZIŤ VIAC

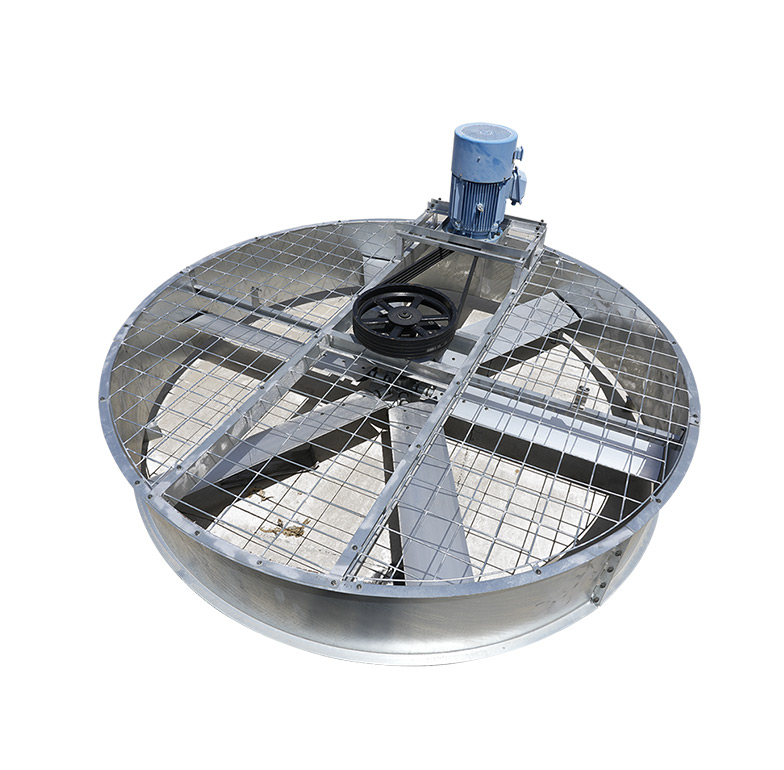

Príslušenstvo
Ventilátor je základnou súčasťou priemyselných chladiacich veží, ktoré sa používajú hlavne na nútené vetranie, podporujúce výmenu tepla medzi vzduchom a cirkulujúcou vodou na zlepšenie účinnosti chladenia. Jeho výkon priamo ovplyvňuje spotrebu energie, hlučnosť a chladiaci účinok chladiacej veže.
